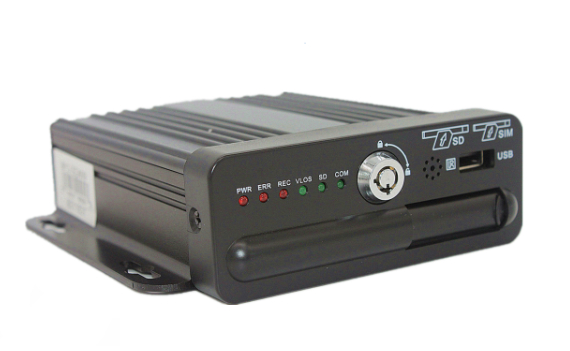

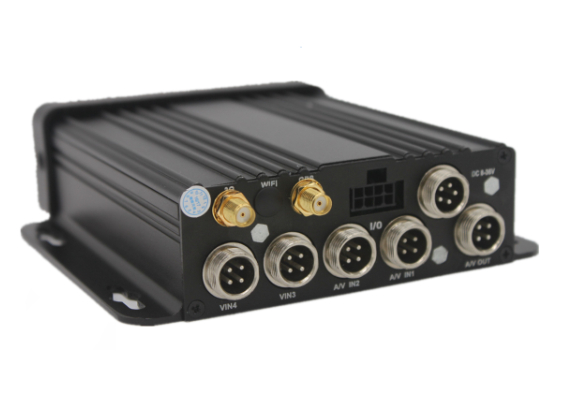

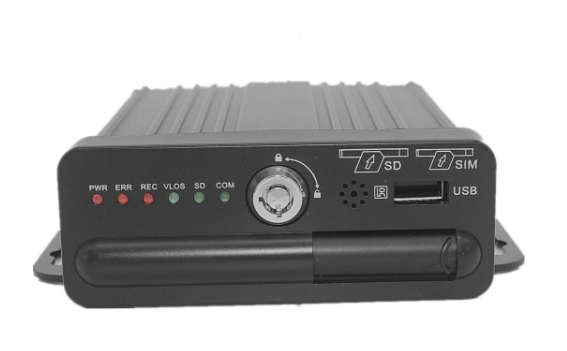

BSD-M10H是专为车载视频监控和远程监控开发的一款高性价比，功能可扩展性好的设备。它采用高速处理器和嵌入式操作系统，结合IT领域中最先进的H.264视频压缩/解压缩技术。M10H支持4路视频同时录像。M10H可实现4路720P、D1、CIF多种格式可选的录像功能，汽车行驶信息记录和无线数据上传，配合中心软件可实现报警联动的中央监控、远程管理及基于中心数据库的回放分析。产品外观简洁、具有超强抗振，安装灵活方便，功能强大，可靠性高等特点。
详细特点如下：
Ø 采用国际主流H.264编码格式、压缩比高、图像清晰、占磁盘空间小；
Ø 使用 SD卡为存储介质，读取数据方便、快捷；
Ø 录像采用通用FAT32文件格式，支持市场主流H264 播放器播放；
Ø +8V ～ 36V宽电压设计，适用于各种车型；
Ø 支持4路12V/0.5A 电源输出，可为外设供电；
Ø 支持3路报警输入；
Ø 专业回放分析软件，汽车行驶状态、速度及音视图像同步回放；
Ø 体积小巧：整机尺寸115(W) x40(H) x130(D) mm，重量0.6KG
1.基本工作参数列表:
|
项目 |
工作参数 |
说 明 |
|
电源输入 |
8~36V |
输入电压为+8V～+36V，电压长期低于8V，或长期高于36V，设备自动关机，进入保护模式。 |
|
输出电压 |
12V |
输出电压12V（+/-0.2V），最大电流2A。 |
|
车钥匙信号 |
≤6V |
车钥匙关闭。 |
|
≥7.5V |
车钥匙打开。 |
|
|
视频输入阻抗 |
75Ω |
每路视频输入阻抗均75Ω。 |
|
视频输出 |
1Vp-p |
输出一个1Vp-p的CVBS模拟信号。 |
|
I/O接口 |
0—2V |
为低电平报警。 |
|
5V以上 |
为高电平报警。 |
|
|
SD卡接口 |
|
1． 兼容市面常见品牌。 2． 支持带电拔插。不按规范操作（读写数据时）的带电拔插可能会破坏SD卡中的数据。 3． 用户请购买正品SD卡，假货可能给设备带来一系列问题 |
|
USB接口 |
|
1．兼容各种商用U盘。 2．带电拔插。当设备文件传输过程中，拔掉U盘可能会破化U盘内的数据。 |
|
工作温度 |
-25----60℃ |
指的是通风良好条件下的环境温度。 |
2.主要功能列表
|
系统 |
功能 |
说明 |
|
录像子系统 |
录像通道 |
1至4路通道可选 |
|
分辨率 |
支持CIF、D1、720P分辨率的录像 |
|
|
画质 |
1到3级录像可配, 最优1级, 最低3级 |
|
|
OSD |
可叠加各种字符，如日期，时间等 |
|
|
循环录制 |
支持SD卡循环录制，并进行循环删除 |
|
|
录像模式 |
支持开机录像，定时录像，报警录像、手动录像 |
|
|
预览 |
支持单画面及四画面预览 |
|
|
回放子系统 |
录像搜索 |
支持一天之内任意时段搜索 |
|
支持报警点搜索和时间点搜索 |
||
|
录像回放 |
支持单路至四路对比回放， |
|
|
支持快进、快退，快进，快退倍速支持2、4、8、16倍速 |
||
|
报警 |
输入 |
三路报警输入可选，是否触发报警录像可配 |
|
报警录像支持触发报警录像时间可选 |
||
|
参数设置 |
开关机 |
支持关机延时 |
|
支持钥匙开关机 |

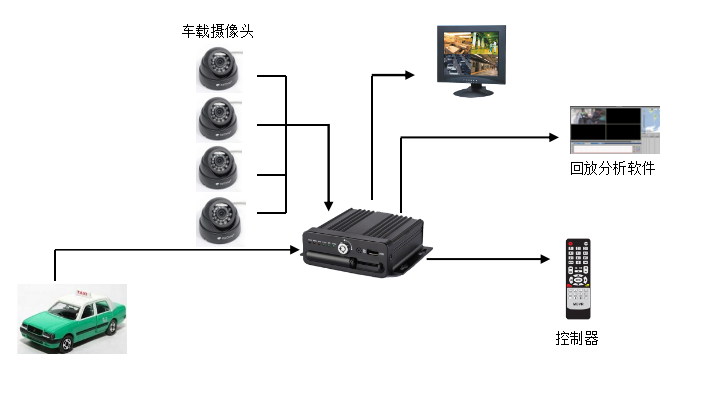

M10H产品适合所有机动车辆的视频录像监控和远程监控。图3是产品应用在出租车上的系统方案图。M10H的一般应用流程如下：
1. 当出租车辆在路线上运行时：
n 产品对车辆内场景或路况进行录像；
n 记录车辆状态等各种行车信息；
2. 当车辆回到总站时：
n 通过U盘拷贝、更换存储设备、接入平台wifi自动下来下载指定时段录像；
n 通过回放分析软件实现对下载录像的分析。
